Synchronisation de

• jusqu'à six modules AWG M8190A ou 12 canaux indépendants pour des scénarios de signal complexes
• jusqu'à quatre modules BERT M8051A et un M8041A ou 10 canaux indépendants

Alignement précis pour des mesures répétables

• une entrée de déclenchement peut déclencher jusqu'à six modules M8190A ou quatre modules M8051A et un module M8041A avec latence déterministe
• répétabilité de la distorsion de 2 ps entre deux canaux indépendamment du taux d'échantillonnage
• résolution de déviation de 50 fs entre deux canaux

1 module U AXIe pour une forte densité de port

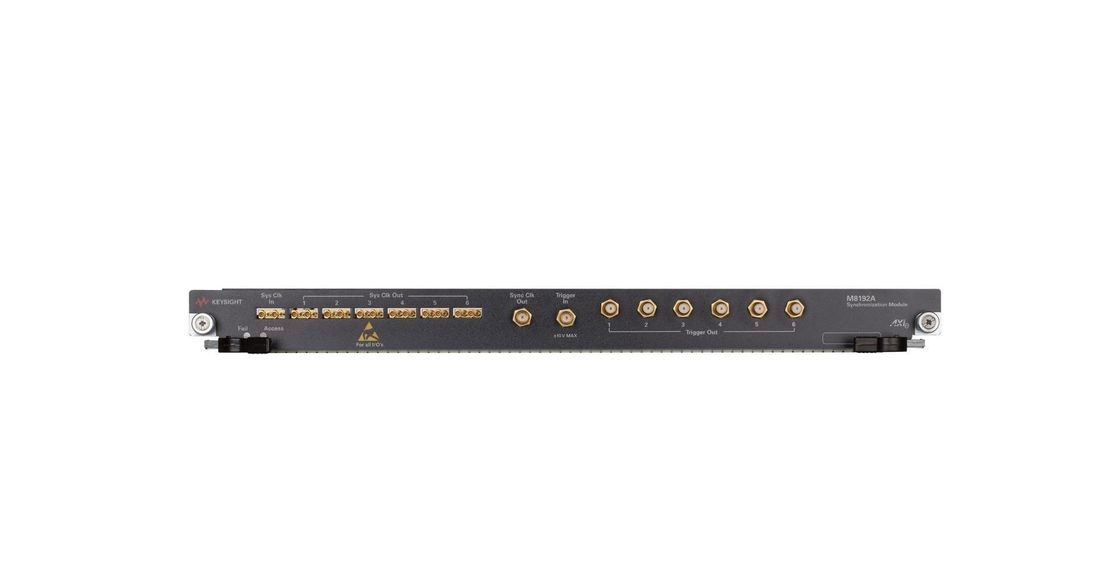

Les tests complexes nécessitent parfois de jouer plusieurs formes d'onde en parallèle (par exemple, les tests multi-émetteurs).Le module de synchronisation M8192A permet aux ingénieurs de synchroniser jusqu'à 12 canaux M8190A et s'intègre dans un cadre AXIe standard.
Le module de synchronisation M8192A prend également en charge les tests de bus numériques à grande vitesse tels que PCI Express^®.
L'efficacité des essais peut être augmentée en testant jusqu'à dix voies avec les modules BERT M8051A et M8041A en parallèle.

Applications typiques:

• génération de signal I / Q multicanal cohérent en phase jusqu' à six paires I / Q
• génération multicanal IF/RF cohérente en phase avec jusqu'à 12 signaux IF/RF
• les applications en série à voies multiples telles que PCI Express^®
• physique
• Application MIMO

Informations complémentaires

Disponible également sous le nom de système de générateur de forme d'onde arbitraire multicanal M8190S. Deux sélections multicanaux sont disponibles.

Système à 4 canaux: composé d'un châssis AXIe à 5 fentes M9505A (M8190S-B04), d'un module de synchronisation M8192A et de deux modules AWG M8190A, y compris le nombre requis de câbles d'horloge et de déclencheur

Système à 8 canaux: composé de deux châssis AXIe à 5 fentes M9505A (M8190S-B08), d'un module de synchronisation M8192A et de quatre modules AWG M8190A, y compris le nombre requis de câbles d'horloge et de déclencheur
