E5250A Commutateur central à faible fuite

Détails de produit

Modèle N°.:

E5250A

Livraison:

5 semaines

Nombre de pièces:

Marque déposée:

Keysight

Origine:

Chine

Capacité d'approvisionnement:

2000pieces/year

Personnalisation:

Disponible

Service après-vente:

12 mois

Garantie:

12 mois

Description de produit

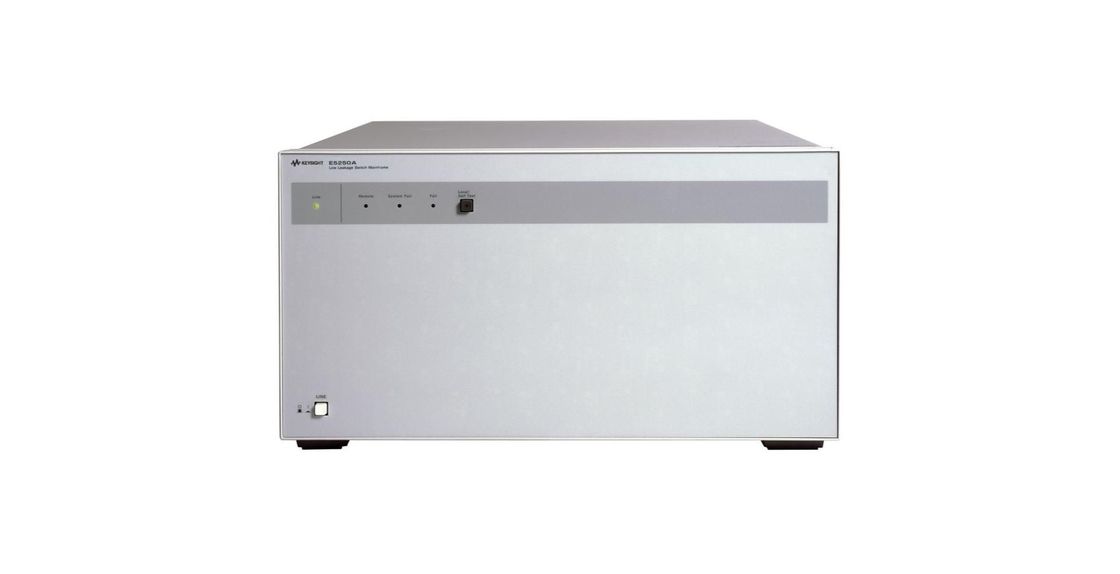

E5250A Commutateur central à faible fuite
L'E5250A Low-leakage Switch Mainframe fournit des modules plug-in permettant d'intégrer les mesures CV-IV à un système de mesure automatisé pour des essais de fiabilité à long terme.

Les faits saillants

Caractéristiques générales

Deux types de cartes matricielles sont pris en charge: cartes matricielles E5252A et cartes multiplexantes E5255A
Les cartes matricielles E5252A prennent en charge la fonctionnalité de commutation de la matrice Kelvin ou non Kelvin rentable.
E5255Les cartes multiplexant A prennent en charge les tests de fiabilité multisite à long terme
Le logiciel Keysight EasyEXPERT peut contrôler et automatiser les réglages des interrupteurs à l'aide de tests d'application

Capacités de mesure

20 résolution de mesure du femtoampère par l'intermédiaire du commutateur utilisant 4156C, B1500A ou E5270B HRSMU
Temps de réglage du courant transitoire (jusqu'à < 450 fA) inférieur à 3,5 secondes (étape d'entrée 10 V) ((Informations complémentaires)
Largeur de bande de 10 MHz (- 3 dB) à l'aide de cartes E5252A (Informations complémentaires)
Isolement des canaux de 10 téraoummes pour les voies triaxiales à faible courant utilisant des cartes E5252A

Architecture (utilisant des cartes matricielles E5252A)

6 entrées à faible courant (triaxial) et 4 entrées à usage général (coaxial)
La conception modulaire prend en charge les configurations de sortie triaxial x12, x24, x36 et x48
Les entrées triaxiales 1 à 4 ont des chemins internes dédiés
Les entrées triaxiales 5 à 6 et les entrées coaxiales 4 sont multiplexées (3:1) et partagent 2 chemins internes

Architecture (en utilisant des cartes multiplexeurs E5255A)

6 entrées triaxiales à faible courant; 3 entrées coaxial à déviation de courant continu par carte
La conception modulaire prend en charge les configurations de sortie triaxial x24, x48, x72 et x96
Peut regrouper jusqu'à quatre ordinateurs principaux E5250A pour supporter jusqu'à 384 canaux de sortie

L'ordinateur central de commutateur à faible fuite Keysight E5250A étend une station de mesure unique, telle que le Keysight B1500A, 4155C ou 4156C, à un système de mesure automatisé.Les modules rechargeables peuvent être configurés soit comme une matrice transversale pour les mesures paramétriques générales, soit comme un multiplexeur pour les mesures de fiabilité à long terme..

Lorsqu'il est configuré en tant que multiplexeur à 24 (8 x 3) canaux, l'E5250A est idéal pour les mesures de fiabilité à long terme avec sa capacité de 384 canaux et ses fonctionnalités avancées généralement trouvées uniquement sur les grands canaux,des dispositifs d'entrée plus coûteuxCela permet d'utiliser des sources d'alimentation peu coûteuses pour un stress constant.

Le grand nombre de canaux et les sources de stress peu coûteuses permettent de tester efficacement des centaines de dispositifs en parallèle, ce qui permet d'économiser du temps et des coûts et d'obtenir des résultats précis et cohérents.
