• plateforme de test logiciel pour le test de conformité à un bouton
• mode expert pour une caractérisation approfondie et automatisée et un test de marge
• structure d'essai et interface utilisateur unifiés pour une large gamme de bus numériques à grande vitesse (par exemple, PCIe)^®Le système de traitement de l'écran doit être équipé d'un système de traitement de l'écran.^SM et M-PHY^® )
• bibliothèques d'essais, optimisées pour faciliter l'utilisation, réduire les temps d'essais et d'étalonnage
• mesures automatisées à voie unique et à voie multiple
• Des interfaces puissantes avec les bases de données et les serveurs Web
• recommandé par de nombreuses suites de tests de conformité (STC) et méthodes de mise en œuvre (MOI) et utilisé par les principaux laboratoires de validation et centres d'essais

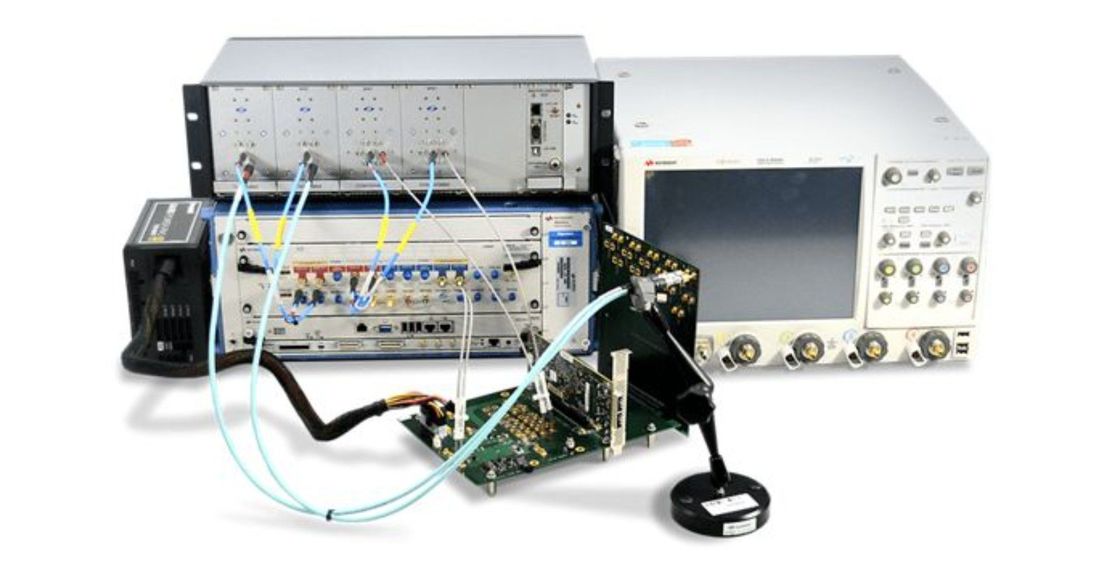

La plateforme logicielle d'automatisation des tests Keysight N5990A est un outil puissant pour les tests gigabit en série et multilignes.Il s'agit d'une plateforme universelle permettant de tester un large éventail de bus numériques tels que PCI Express®Les applications utilisent la même interface utilisateur graphique et les mêmes principes d'exploitation, ce qui augmente la productivité.en particulier lors du test de dispositifs prenant en charge plusieurs bus numériquesLe N5990A peut être adapté à vos besoins individuels avec le séquenceur de test flexible et contrôle tous les instruments nécessaires à vos tests.L'interface de base de données configurable de la plateforme d'automatisation des essais N5990A permet le stockage pratique de tous les résultats des essais. Une interface web permet un fonctionnement efficace et facile. Les procédures d'étalonnage et de test personnalisées peuvent être facilement mises en œuvre avec la programmation utilisateur.

Le logiciel N5990A porte l'automatisation des tests à un niveau supérieur de performance et de commodité.,L'option 101 fournit des tests de récepteur PCI Express, l'option 102 des tests de récepteur USB, etc. Le logiciel de test du récepteur fournit ce qui suit:

• capacité de conformité à un bouton pour simplifier la procédure d'essai
• les balayages de conformité en utilisant le signal de stimulus approprié, y compris la vibration calibrée, ce qui réduit au minimum le temps de mesure;
• les versions imprimées et électroniques des données d'essai de conformité et de caractérisation assurent la documentation simple et précise des résultats
• une caractérisation précise des performances du dispositif d'essai permet une analyse des marges
• points d'essai librement définis (par exemple, fréquences de vibration) en fonction de l'instrument d'essai spécifique sans avoir besoin de précalculer le modèle
• sources intégrées pour la génération de jitter périodique, de jitter aléatoire et de jitter limité sans corrélation
• support pour les générateurs de forme d'onde arbitraire M8020A J-BERT, M8190A et M8195A et le générateur de bruit arbitraire 81150A à fonction d'impulsion
• les options Link Training Suite et Frame Generator - actuellement disponibles auprès de Keysight pour USB, PCI Express, SATA, HDMI,MIPI M-PHY et MIPI D-PHY- fournit des fonctionnalités supplémentaires de débogage et de dépannage (e.g., en définissant le modèle d'essai correspondant aux exigences du DUT spécifique)

La plate-forme N5990A et ses options de test de récepteur spécifiques complètent les produits logiciels de validation des performances des émetteurs et de test de conformité de la série Keysight Infiniium d'oscilloscopes.

Les options d'interface de test de l'émetteur de N5990A améliorent les applications d'oscilloscope en fournissant une télécommande et le téléchargement de données des oscilloscopies vers un contrôleur PC.
