Résultats répétables et précis avec M8040A

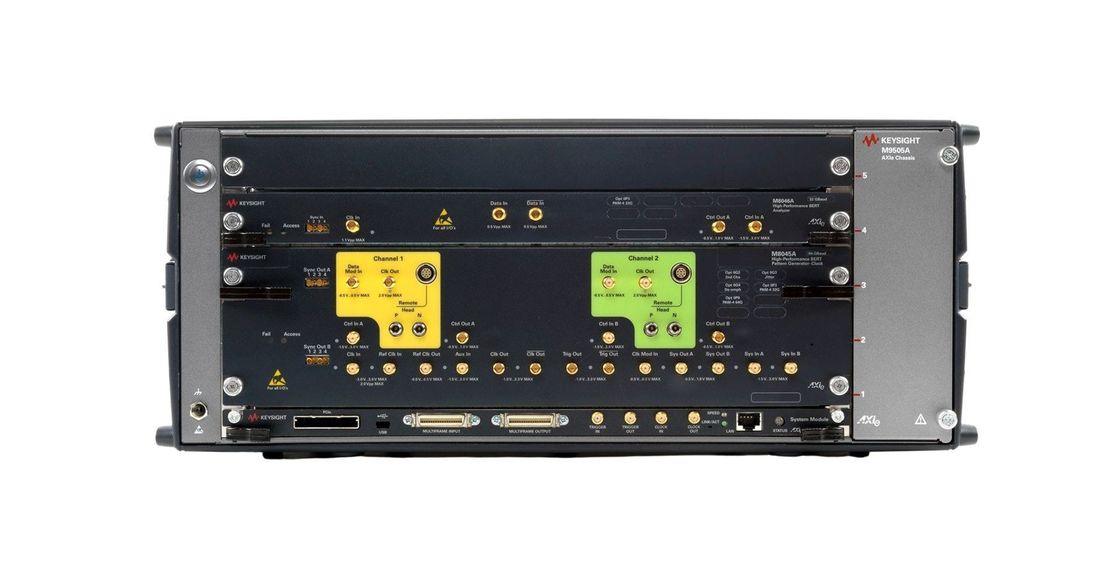

Le BERT M8040A haute performance fournit des signaux NRZ et PAM4 propres jusqu'à 64 GBaud avec des transitions rapides et un faible jitter intrinsèque.Les câbles de 85 mm rapprochent les performances du dispositif soumis à l'essai, réduisant au minimum les dégradations du signal causées par les canaux perdus.

• les débits de données de 2 à 64 GBaud du signal PAM4
• Détection d'erreur PAM4 en temps réel jusqu'à 58 GBaud
• dé-emphase intégrée, équalisation de l'analyseur et récupération de l'horloge
• injection de jitter intégrée et calibrée: RJ, PJ1, PJ2, SJ, BUJ et jitter clk / 2
• deux canaux générateurs de motifs par module pour imiter la voie d'agression
• formation interactive en lien et filtrage du système d'exploitation SKP pour 8 / 16 / 32 / 64 GT/s PCI Express®
• PRBS algorithmique, QPRBS et modèles basés sur la mémoire, séquenceur de modèles
• pour le PAM4, le codage gris, le codage FEC, le précodage et l'analyse de la répartition des erreurs
• toutes les options et les modules sont mis à niveau
• offre une véritable analyse d'erreur et fournit des résultats répétables et précis, optimisant les marges de performance de vos appareils

Applications ciblées

Le M8040A est conçu pour les ingénieurs de recherche et développement et les ingénieurs d'essais qui caractérisent les puces, les appareils, les modules émetteurs-récepteurs et les sous-composants, les cartes,et les systèmes dotés de ports d'E/S série fonctionnant avec des débits de données allant jusqu'à 32 GBaud et 64 GBaud dans le serveur, de l'informatique, des centres de données et de l'industrie des communications.

Le M8040A peut être utilisé pour les tests de récepteur (entrée) pour de nombreuses normes d'interconnexion populaires qui utilisent les formats de données PAM4 et NRZ tels que: PCIe 6.0 / 5.0 / 4.0, TBT3, 400 GbE, 50 / 100 / 200 / 400 / 800 GbE, OIF CEI-56G et CEI-112G, 64G/112G Fibre Channel, Infiniband-HDR, et interfaces propriétaires pour la puce à puce, la puce à module, les backplanes, les répéteurs,et câbles optiques actifs.

Le générateur de motifs du BERT GBaud M8040A fournit un signal de sortie PAM4 propre de 32 et 26,5625 GBaud.
