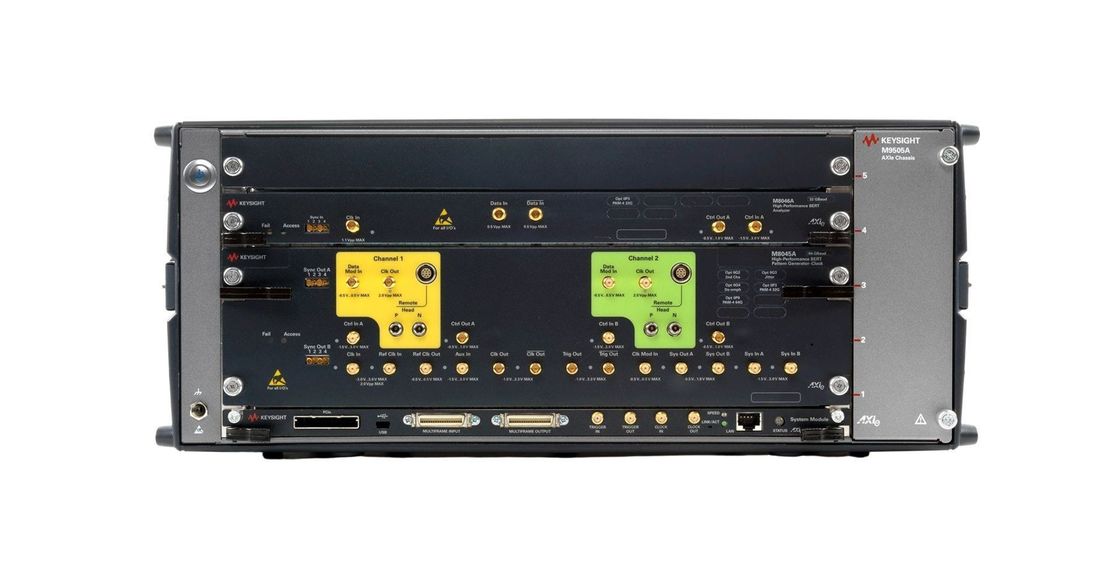

J-BERT M8020A BERT à haute performance

Le Keysight J-BERT M8020A haute performance permet une caractérisation rapide et précise du récepteur des appareils à voie unique et à voie multiple fonctionnant jusqu'à 16 ou 32 Gb/s.

Grâce au plus haut niveau d'intégration actuel, le M8020A simplifie votre configuration de test. En outre, l'étalonnage automatisé in situ des conditions du signal assure des mesures précises et répétables.Grâce à une formation interactiveLe J-BERT M8020A accélérera la compréhension de votre conception.

Applications ciblées

Le M8020A est conçu pour les ingénieurs de recherche et développement et les ingénieurs d'essais qui caractérisent et vérifient la conformité des puces, des appareils, des cartes,et systèmes avec des ports d'E/S sériels jusqu'à 16 Gb/s et 32 Gb/sLe M8020A peut être utilisé pour tester les normes de bus série populaires, telles que PCI Express, USB, MIPI M-PHYTM, SATA/SAS, DisplayPort, SD UHS-II, Fibre Channel, bus de mémoire, backplanes, répéteurs,câbles optiques actifs, Thunderbolt, 10 GbE, 100 GbE (optique et électrique), émetteurs-récepteurs SFP+, CFP2/4 et CEI.

• vitesses de transmission allant jusqu'à 8,5/ 16 Gb/s pour générateur de modèles et détecteur d'erreurs
• élargie à 32 Gb/s avec M8062A, 32 Gb/s BERT front-end
• injection de jitter intégrée et calibrée: RJ, PJ1, PJ2, SJ, BUJ, interférence sinusoïdale (mode commun et mode différentiel), SSC (triangulaire et arbitraire, résiduel)
• Défaçage à 8 touches (positif et négatif) jusqu'à 20 dB
• ISI intégré et réglable pour l'émulation des pertes
• formation interactive en liaison pour SAS-3, USB 3.0/3.1 et PCI Express prenant en charge 8 GT/s et 16 GT/s
• La formation TxEQ interactive pour les systèmes IEEE 10GBASE-KR, 25GBASE-KR et 100GBASE-KR4 est fournie par les équipes suivantes:
• récupération et équalisation intégrées des données d'horloge
• intégration du système avec le logiciel M8070A pour la série M8000 BER
• fonctionnement sans heurts avec BERT/scope et générateurs de forme d'onde arbitraire
