Options allant jusqu'à 4 Gb/s en mode d'état et 10 GHz en mode de synchronisation

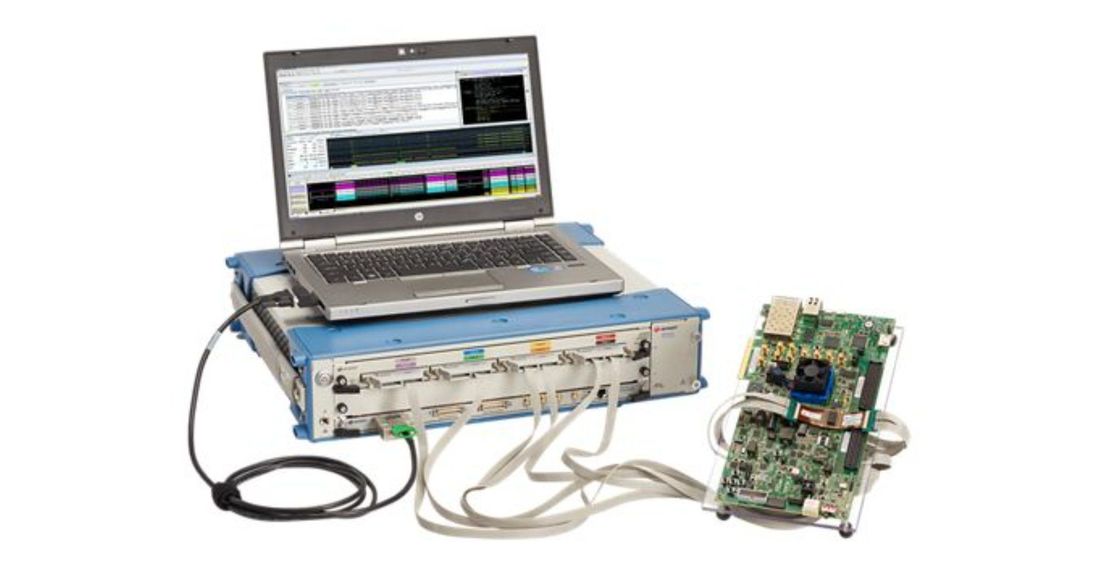

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/sLe module U4164A d'analyseur logique offre les fonctionnalités uniques suivantes qui vous permettent d'effectuer des mesures et d'atteindre des niveaux de compréhension indisponibles avec d'autres analyseurs logiques.

Le module d'analyseur logique U4164A dispose de deux modes de fonctionnement: le mode d'état d'échantillonnage quad et le mode de chronométrage du quart de canal à 10 GHz.Le mode d'état d'échantillonnage quadripartite permet d'obtenir quatre positions d'échantillonnage différentes à deux seuils ajustés indépendamment à partir d'un seul point de sonde sur chaque entrée.

Le mode d'état d'échantillon quadri signifie que moins d'espace est nécessaire pour sonder des signaux à débit de données élevé tels que DDR4, DDR5, LPDDR4,et LPDDR5 qui nécessitent des positions d'échantillonnage différentes pour les données de lecture et d'écriture et des échantillons séparés de bord ascendant / de bord descendant pour les débits de données supérieurs à 2.5 Gb/s. Le mode de synchronisation du quart de canal (10 GHz) fournit jusqu'à 1,6 Gb d'échantillons par entrée.Le module d'analyseur logique U4164A inclut de nombreuses nouvelles fonctionnalités pour aider les ingénieurs de conception de mémoire numérique et DDR / LPDDR à accélérer l' activation et le débogage de leurs systèmes.L'U4164A est équipé d'un contrôle de décalage du mode de chronométrage, de doubles seuils en double mode d'état d'échantillonnage, de contrôle d'hystérésis d'horloge pour ajuster la sensibilité au bruit du mode d'état,et l'option de profondeur de mémoire la plus profonde du secteur (400 Mb de canal complet), 800 Mb en demi-canal et 1,6 Gb en quart-canal).

Pour mieux comprendre les traces U4164A, the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 et ONFi (Open NAND Flash interface) analyse de la mémoire et vérification des complices.
