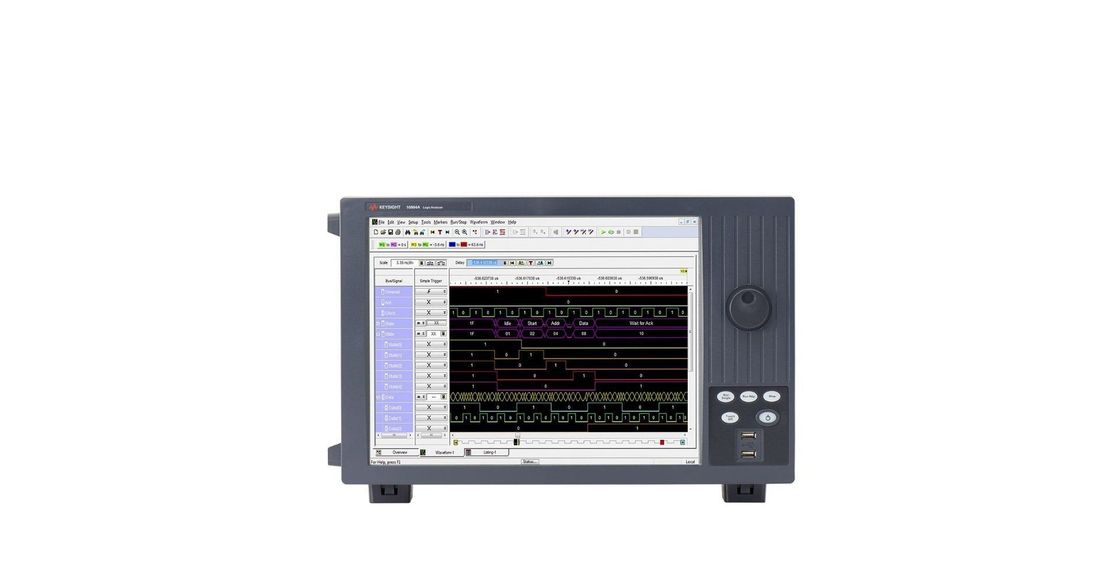

Configuration de l'analyseur logique

• 102 canaux, état à 350 MHz, zoom à 12,5 GHz, synchronisation à 2,5 GHz, norme de profondeur de 2 Mb
• Écran tactile couleur de 38,1 cm pour visualiser et naviguer rapidement sur un grand nombre de signaux et de bus
• lecteur SSD amovible intégré, ports USB 3.0 et LAN pour le transfert rapide de données et le stockage de grandes quantités de données
• 1.4 GHz séquenceur de déclenchement pour assurer la capture des événements à grande vitesse

Analyse du calendrier (échantillonnage asynchrone)

• jusqu'à 2,5 GHz/5,0 GHz (plein/moyen canal) pour la capture de l'activité du signal à haute résolution
• jusqu'à 128 Mb/256 Mb de mémoire profonde (full/half-channel) pour identifier la cause profonde d'un problème et le symptôme largement séparés dans le temps
• 12Zoom de synchronisation de 0,5 GHz (80 ps) avec une profondeur de mémoire de 256 K pour l'analyse de l'événement déclencheur à haute résolution

Analyse de l'état (échantillonnage synchrone)

• taux de données d'état allant jusqu'à 1,4 Gb/s, taux d'horloge d'état allant jusqu'à 700 MHz pour la capture de données à grande vitesse
• réglage automatisé du seuil/de la position de l'échantillon pour des mesures précises dans les bus à grande vitesse
• diagrammes oculaires simultanés sur tous les canaux pour une identification rapide des signaux de problème

Considérations de configuration (sondes et logiciels supplémentaires commandés séparément)

• Sélectionnez parmi une grande variété de sondes simples et différentielles à usage général et spécifiques à une application.
• Ajoutez des logiciels d'application pour obtenir des informations pour déboguer, analyser et optimiser le fonctionnement de votre système.
• Achetez la vitesse et la profondeur de mémoire dont vous avez besoin aujourd'hui et mettez-les à niveau à mesure que vos besoins évoluent.
• Comprend le clavier, la souris, le sac d'accessoires et le câble d'alimentation.
