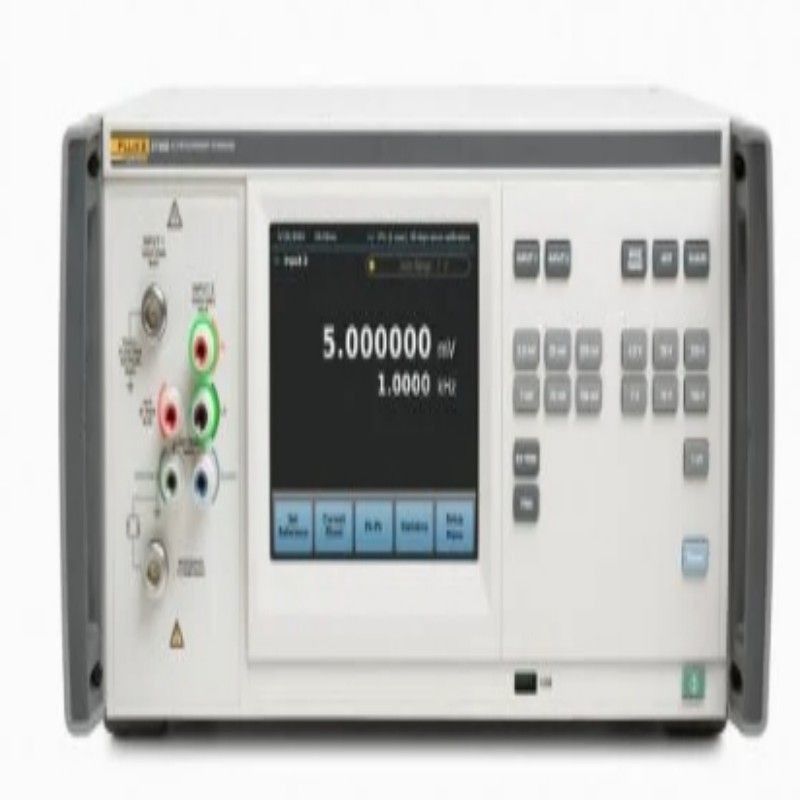

Fluke 5790b Norme de mesure du courant alternatif Interface graphique facile à utiliser et ergonomique

Les fonctionnalités mises à jour apportent des améliorations à l'intérieur et à l'extérieur

Depuis sa sortie en 1990, le 5790A a acquis une réputation inégalée d'être la norme de mesure de l'AC la plus précise du secteur.La technologie derrière le 5790A et le capteur RMS Fluke breveté en ont fait la norme de mesure de choix pour les laboratoires d'étalonnage du monde entierLe 5790B conserve les caractéristiques techniques innovantes de son prédécesseur et ajoute de nombreuses nouvelles capacités et fonctions qui élargissent la charge de travail et la fiabilité du produit.

Mesure du courant absolu et relatif

Les résistances de shunt de la série Fluke A40B fournissent une méthode très rentable pour étendre la fonctionnalité du 5790B pour mesurer le courant absolu et relatif afin d'étaler une source de courant.La nouvelle interface utilisateur du 5790B vous permet d'entrer et d'enregistrer les shunts actuels dans sa mémoire. Jusqu'à 150 shunts peuvent être stockés avec les numéros de série des shunts, les valeurs des constantes d'étalonnage (24 ac/dc, cinq points d'erreur de chargement) et les dates d'étalonnage.le 5790B peut être configuré pour prendre une mesure directe du courant ac absolu ou relatif en quelques secondes en branchant le shunt et en sélectionnant simplement le shunt approprié dans le menu principal. Lorsqu'un shunt de courant est utilisé, 5790B affiche à la fois les mesures de tension et de courant sur l'écran ainsi que les informations sur le shunt.Les shunts de courant A40 et A40A peuvent être chargés et utilisés pour effectuer des mesures de courant relatif.

Plage de large bande étendue (50 MHz)

L'entrée et la fonction "/3" à large bande, avec des plages de 2,2 mV à 7 V, 10 Hz à 30 MHz, sont conservées du modèle 5790A. Une nouvelle option "/5" à large bande étend encore la bande passante,à 10 Hz à 50 MHzLa portée étendue de large bande étend la charge de travail du produit pour calibrer les sorties de référence de puissance de 50 MHz de précision trouvées sur la plupart des compteurs de puissance RF.

Amélioration des spécifications

Une interface utilisateur graphique en mode de lecture directe affiche les spécifications pour la mesure des formes d'onde non sinusoïdales courantes plus le calcul de pic à pic (en supposant que THD < 1 %).) Cela permet d'obtenir des informations instantanées lorsque cela est le plus nécessaireContrairement à l'écran fluorescent sous vide du 5790A, le nouvel écran tactile capacitif de 6,5 pouces vous permet de voir plus d'informations à l'écran, réduisant ainsi le besoin de basculer entre les menus.La norme 5790B spécifie désormais des incertitudes absolues de mesure de la tension continue aussi basses que ± 24 ppm (un an), 23 °C ± 5 °C), offrant une plus grande fiabilité dans les mesures de transfert.La fonction d'entrée de 50 ohms est disponible en option pour mesurer les sorties de référence de puissance du compteur de puissance RFL'option est "taille point" à l'extrémité d'un câble de qualité métrologique de niveau de précision/phase stable.

Statistiques et fonctions de forme d'onde de pic à pic

Les statistiques indiquant le nombre d'échantillons, l'écart type, la moyenne, le min et le max sont calculées à partir des relevés affichés.les données statistiques peuvent être consultées alors que la mesure principale est toujours visible à l'écranLe 5790B fait maintenant des calculs de forme d'onde de pic à pic pour vous. Vous pouvez choisir l'une des quatre formes d'onde: sinus, carré, triangle et tronqué.Certaines de ces formes d'ondes sont difficiles et prennent du temps à calculerLe 5790B effectue pour vous tous les calculs basés sur la mesure, réduisant considérablement le temps et les erreurs possibles.

Interface graphique facile à utiliser et caractéristiques ergonomiques

L'interface utilisateur graphique propose des menus faciles à lire, ainsi que l'accès à des fonctions courantes avec un simple toucher du doigt.Sélectionnez rapidement la plage et l'entrée en utilisant les touches dures sur le panneau avantUn indicateur d'état rouge vif pour la tension dangereuse est situé sur le panneau avant, vous informant immédiatement de la présence d'une tension dangereuse aux bornes.Comme le nouveau calibrateur 5730A multi-produits, le panneau avant comporte des terminaux de gestion des connexions visuelles qui s'allument pour vous montrer quels terminaux sont actifs, vous guidant pour effectuer les connexions correctes.

Une précision dont vous pouvez compter.

Le 5790B est basé sur le capteur RMS thermique Fluke à l'état solide breveté, qui a été prouvé depuis 1979 dans une variété de produits Fluke comme le 792A AC / DC Transfer Standard.Le capteur RMS de Fluke est un véritable convertisseur thermique., pas un convertisseur électronique qui calcule la valeur RMS. Parce que sa tension de sortie est de 2 V plutôt que les 7 mV à 10 mV des thermocouples traditionnels,le capteur RMS présente d'excellentes caractéristiques signal/bruit et des erreurs d'inversion minimalesAvec une tension de sortie plus élevée, des mesures plus précises peuvent être effectuées et en raison de sa petite taille, le capteur RMS se stabilise rapidement et fonctionne sur une large plage de températures.Le 5790B dispose également de réseaux de résistances à film mince hermétiquement scellés pour minimiser les erreurs de mesure de l'AC et améliorer le coefficient de températureLe capteur RMS et les réseaux de résistances à film mince sont conçus par Fluke pour être robustes et fiables.Chacune est construite selon des normes strictes par le groupe Fluke Microelectronics pour maintenir la qualité et la cohérence pièce après pièce..

La polyvalence qui vous rend productif

La variété des entrées et des types de connexion vous permet d'utiliser celui qui convient le mieux à votre application.deux connecteurs de type N et un ensemble de poteaux de liaison à cinq voiesUn type N et un ensemble de poteaux de fixation sont dédiés aux modes de mesure et de transfert de courant alternatif.vous permettant d'effectuer des mesures automatisées de transfert ac/dcLe 5790B détermine automatiquement si la tension appliquée est ac ou dc.

La deuxième connexion d'entrée de type N prend en charge le mode large bande en option.Une LED indique quels terminaux sont actifs.

Que vous utilisiez le 5790B comme voltmètre ou comme standard de transfert, la tension et la fréquence d'entrée sont toujours indiquées sur l'écran de mesure.la différence ac/dc ou ac/ac est toujours indiquée en ppm sur l'écran de commande, %, volts ou ratio.

Le 5790B est un instrument de réglage automatique complet et il sélectionne la meilleure plage de tension pour la mesure que vous effectuez.Une protection robuste d'entrée de 1200 V est active sur toutes les gammes de tension.

À l'aide des touches de déclenchement, le 5790B peut passer des mesures continues à des mesures uniques de la tension d'entrée, ce qui facilite la prise d'échantillons à des intervalles prédéterminés.

Lorsque le 5790B est utilisé en mode transfert, la tension de référence est stockée et toutes les mesures de la différence ac/dc ou ac/ac sont effectuées par rapport à celle-ci.Vous pouvez également stocker la moyenne de deux tensions comme référence pour éliminer les erreurs d'inversion de courant continu, par exemple.

La disposition intuitive du panneau avant du 5790B rend le fonctionnement manuel rapide et simple.Et les messages et les menus sont clairement affichés sur le lumineux 5790B, affichage à écran tactile.

Les interfaces USB, GPIB/IEEE-488, Ethernet et RS-232 sont incluses et toutes les fonctions des instruments peuvent être contrôlées par un PC.le 5790B peut être intégré dans des systèmes automatisés fonctionnant avec le logiciel d'étalonnage MET/CAL®.
