Caractérisation complète du dispositif électrique pour garantir que vos circuits fonctionnent la première fois

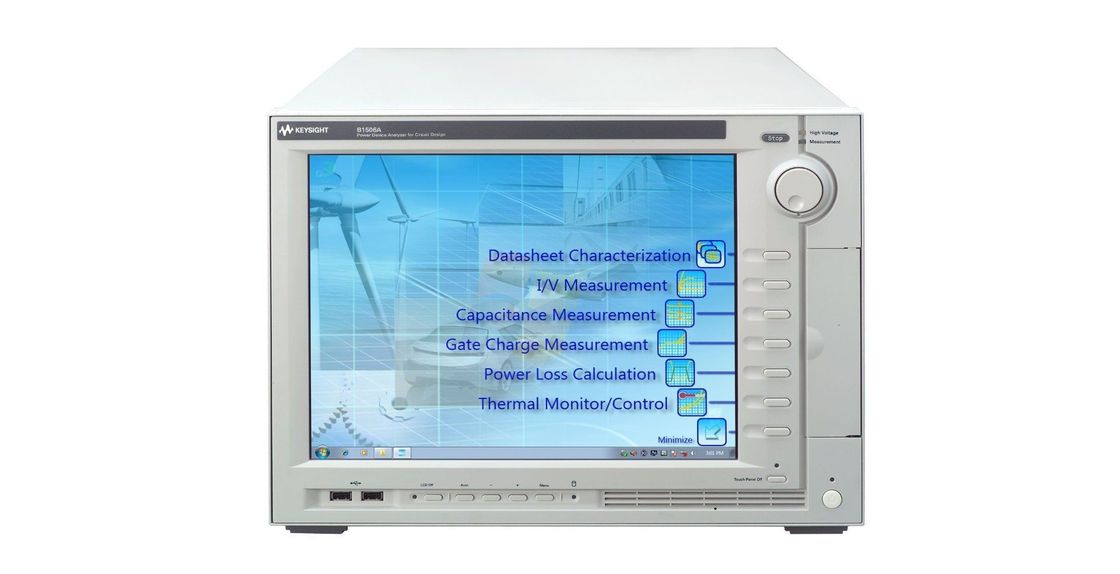

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applicationsIl peut évaluer tous les paramètres pertinents du dispositif dans un large éventail de conditions de fonctionnement, y compris les paramètres IV tels que la tension de panne et la résistance d'allumage,ainsi que trois capacités FET terminalesLe B1506A Power Device Analyzer/Curve Tracer pour la conception de circuits répond et dépasse toutes les capacités de traceur de courbe.

B1506A Caractéristiques communes

• Large plage de fonctionnement jusqu'à 3 kV/1500 A
• Test thermique rapide entièrement automatisé de -50 °C à +250 °C
• Création automatique de feuille de données de dispositif d'alimentation (semi-conducteurs et composants)
• Fonction d'enregistrement automatique pour éviter la perte de données

Caractéristiques de l'emballage B1506A IV

• Mesure IV rapide entièrement automatisée (Ron, BV, Fuite, Vth, Vsat, etc.) pour les dispositifs en boîte et sur plaquette
• Largesse d'impulsion IV étroite (jusqu'à 10 μs) pour empêcher l'auto-chauffage du dispositif afin de révéler les performances réelles du dispositif
• Affichage par oscilloscope (affichage par domaine temporel) pour surveiller les formes d'onde pulsées réelles de tension/courant pour une mesure précise
• Configuration évolutive pour ajouter CV et Qg, pour étendre la plage de courant de 20 A à 500 A, 1500 A

B1506A Caractéristiques du paquet complet

• Toutes les caractéristiques du paquet IV
• Mesurer les capacités d'entrée, de sortie et de transfert inverse des transistors (Ciss, Coss, Crss, Cies, Coes, Cres) et la résistance de la porte (Rg) à 3 kV pour les dispositifs de packaging
• Mesure de la courbe de charge de la porte (Qg) pour les dispositifs de conditionnement
• Calcul de la perte de puissance (perte de conduction, de conduite et de commutation)

Le B1506A possède un large éventail de capacités qui l'aident à identifier les dispositifs non conformes aux normes dans des conditions réelles de fonctionnement du circuit, y compris une large plage de tension et de courant (3 kV et 1500 A),une large plage de mesures de température (de -50°C à +250°C), une capacité d'impulsion rapide et une résolution de mesure du courant de niveau Sub-nA.Son interface logicielle unique présente à l'utilisateur un format de feuille de données d'appareil familier qui facilite la caractérisation des appareils sans aucune formation formelle. le circuit de commutation intégré au dispositif d'essai prend en charge les essais entièrement automatisés,d'une capacité de commutation automatique entre l'essai à haute tension et à courant élevé ainsi qu'entre les mesures IV et CV.

En outre, un adaptateur de prise de connexion unique de type plug-in élimine la connexion du câble et d'autres erreurs humaines.Le B1506A prend également en charge l'automatisation complète de la caractérisation thermiqueCette fonction peut être réalisée soit par le contrôle Thermostream intégré, soit par la Plaque thermique.les grands parasites causés par les extensions de câbles menant à une chambre à température n'existent pas.

Pour cette raison, les courants ultra-hauts sans oscillation jusqu'à 1500 A peuvent être évalués avec précision à basse et haute température.Les capacités du B1506A révolutionnent la conception de circuits électroniques de puissance en aidant à maximiser la valeur du produit final et en accélérant les cycles de développement de produits.

Les prix des paquets IV (H20, H50, H70) sont comparables à ceux des traceurs de courbes conventionnels, et avec le B1506A, vous obtenez des fonctionnalités avancées supplémentaires.Vous pouvez également mettre à niveau l'un des paquets B1506A IV (H20, H50, H70) pour augmenter la portée du courant ou ajouter la capacité de mesure CV/Qg (options H21, H51, H71).

B1506A IV Paquet

• B1506A-H20 20 A / 3 kV mesure IV
• B1506A-H50 500 A / 3 kV mesure IV
• B1506A-H70 1500 A / 3 kV mesure IV

B1506A Paquet complet

• B1506A-H21 20 A / 3 kV IV, C-V et mesure de la charge de la porte
• B1506A-H51 500 A / 3 kV IV, C-V et mesure de la charge de la porte
• B1506A-H71 1500 A / 3 kV IV, C-V et mesure de la charge de la porte
