Capacités de mesure du courant-tension

• Plage de mesure précise et précise de 5 pA - 1A et 100 μV - 200 V
• Capacités de mesure par balayage et par balayage
• Mesure de la fréquence et de l'amplitude d'impulsion avec une largeur d'impulsion minimale de 500 μs

Le logiciel EasyEXPERT group+

• L'environnement de caractérisation est disponible sur le PC de l'utilisateur
• Opération basée sur une interface graphique intuitive avec le clavier et la souris
• Mode de mesure multiples pour une configuration et une exécution rapides des mesures (essai d'application, test classique et test rapide)
• Affichage graphique, capacités d'analyse automatisée et génération de données vers Excel et image pour l'analyse et la production de rapports

Équipement électrique

• Modules de mesure configurables et mis à niveau jusqu'à 8 emplacements
• Les SMU de puissance moyenne (MPSMU) et les SMU de puissance élevée (HPSMU) sont disponibles pour la sélection des SMU configurables.
• Un convertisseur analogique-numérique (ADC) à grande vitesse est disponible.
• Unité de terre active (GNDU) dans le grand ordinateur pour forcer 0 V et couler le courant jusqu'à 4 A

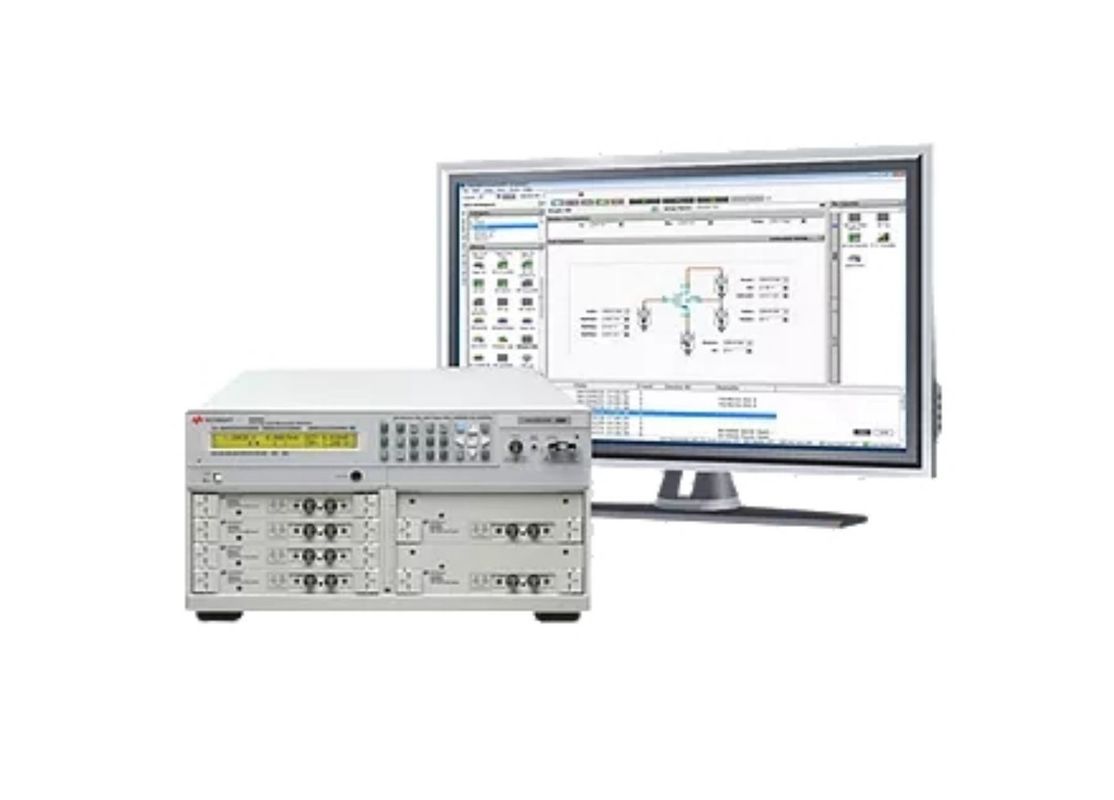

L'analyseur Keysight E5260A IV est la solution complète pour la caractérisation du courant-tension d'un large éventail de matériaux et d'appareils.L'E5260A prend en charge plusieurs SMU (Source/Monitor Units) pour l'approvisionnement en tension/courant et la mesure de tension/courant avec les meilleures performances de mesure de courant de sa catégorie aussi bas que 5 pASon architecture modulaire vous permet de configurer ou de mettre à niveau les modules SMU pour huit emplacements disponibles. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisL'intégration puissante des capacités de mesure polyvalentes de SMU et du logiciel de caractérisation basé sur l'interface graphique fait de l'E5260A la meilleure solution pour la caractérisation et l'évaluation de dispositifs, de matériaux et de matériaux.,les semi-conducteurs, les composants actifs/passifs ou pratiquement tout autre type de dispositif électronique offrant une fiabilité et une efficacité de mesure sans compromis.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), ce qui garantit que des informations précieuses ne sont pas perdues et que les mesures peuvent être répétées ultérieurement.Keysight E5260A fournit la solution complète pour la caractérisation du courant-tension avec ces capacités polyvalentes.

En plus d'être utilisé comme analyseur, l'E5260A est disponible en tant que SMU de composant système pour un système de test rack et bloqué.Il peut être contrôlé à distance par le jeu de commandes FLEX soutenant les puissantes capacités de mesure.
