Applications

• Aérospatiale et défense
• Les communications
• Test électronique
• La physique des hautes énergies

Fonctionnalité

• 5 emplacements pour les modules d'instruments AXIe
• Module de système AXIe intégré
• Puissance élevée, jusqu'à 300 W de refroidissement par fente
• Synchronisation GPS et timing optionnels
• Contrôleur arrière intégré en option pour les numérisateurs (M9506A-BC1), permettant une SCPI sécurisée sur la fonctionnalité LAN

Caractéristiques de performance

• Interface PCIe à double port de génération 3 configurable pour connecter le châssis à un contrôleur externe et/ou interconnecter plusieurs châssis (jusqu'à 16 Go/s de débit de données selon la configuration)
• Liens PCIe x16 de génération 3 vers chaque fente de module (débit de données maximal de 16 Go/s)
• Le coup de foudre^TM 3 offre une connexion alternative à un ordinateur portable ou un ordinateur de bureau équipé de Thunderbolt

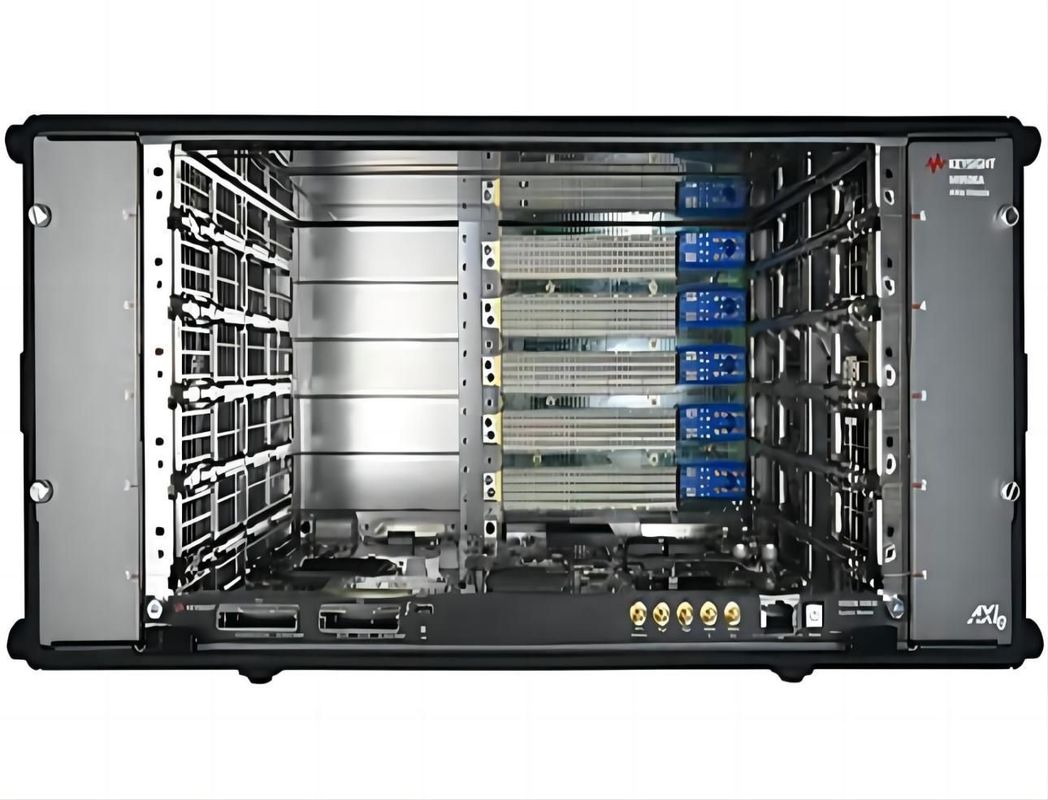

Le Keysight M9506A est un châssis AXIe haute performance et est le meilleur choix pour les applications modulaires exigeantes.Il fournit 5 emplacements pour les modules d'instrument AXIe, jusqu'à 300 watts par fente, et comprend un module système intégré qui n'occupe pas de fente d'instrument.Le module de système embarqué (ESM) fournit des interfaces PCIe® Gen 3 x8/x16 pour connecter le châssis à un contrôleur externe ou pour étendre le système à l'aide de plusieurs châssisLe châssis est le châssis AXIe le plus silencieux disponible avec sa nouvelle conception de refroidissement.

Les options M9506A-BC1 ajoutent un contrôleur fermé basé sur Linux à l'arrière du châssis M9506A. Il a été développé pour améliorer la sécurité pour les applications de numérisation de canaux élevés,combinant la facilité d'utilisation du banc traditionnel avec les avantages d'une plateforme modulaireUne simple connexion LAN vous permet de contrôler facilement de nombreux canaux dans un petit espace.

L'option M9506A-GPS ajoute la capacité de synchronisation GPS avec un port d'antenne externe sur le panneau avant.Il fournit une sortie précise de 1 PPS et la référence de 10/100 MHz peut être verrouillé à cette horloge. Le signal PPS peut être propagé pour déclencher l'E/S et les événements déclencheurs peuvent être timestampés. D'autres informations GPS sont également fournies, notamment la latitude, la longitude et l'altitude.
